ЦКИБ СОО

ЕДИНСТВЕННОЕ В РОССИИ

В мировом производстве охотничьего оружия можно выделить два основных направления: создание элитных образцов и серийный выпуск, или, как у нас часто говорят, - рядовой. Отличаются ружья, карабины и штуцеры этих категорий количеством вложенного труда на каждой стадии, от эскиза до отделки и пристрелки, то есть, в конечном счете, качеством изделия, его долговечностью и стоимостью. Именно эти три характеристики в первую очередь привлекают внимание охотников и коллекционеров.

Главный корпус ЦКИБ СОО расположен в центре Тулы

Во всех странах с развитой оружейной промышленностью, к которым относится в первую очередь и Россия, есть предприятие, одно или несколько, выпускающее охотничье оружие высшего или элитного класса. Его немного и оно не всем доступно, но именно оно иллюстрирует возможности мастеров-оружейников и фирмы, и в конечном счете, является престижем не только изготовителей, но и страны. Элитное оружие - ориентир, на который надо держать путь, хотя и не каждому удастся по нему пройти.

В России охотничье оружие высшего класса выпускает единственное предприятие «Центральное конструкторское и исследовательское бюро спортивного и охотничьего оружия» (ЦКИБ СОО) в Туле. Создано оно в соответствии с приказом Наркомата вооружения СССР от 4 марта 1946 г. при Тульском оружейном заводе (ТОЗ), директором которого в то время был Д.В. Романов. На первых ружьях стояло клеймо с его инициалами в виде двух перекрещенных молотков и под ними буквы «Д» и «Р». Уже через четыре года любители элитного охотничьего оружия будут отмечать шестидесятилетие ЦКИБ.

Выпущено охотничьего и спортивного оружия ЦКИБ сравнительно немного, не более двух десятков тысяч экземпляров гладкоствольного, нарезного и комбинированного, включая экспериментальные и опытные образцы, но знает о нем каждый охотник в России. Конечно, не все оно может быть отнесено к категории элита, в нее входят только несколько моделей ЦКИБ, ставших классическими. Однако редкость моделей и во многих случаях, необычная конструкция экспериментальных образцов позволяют считать их всех коллекционными. Дорогое или редкое не являются синонимом элитное, например, даже искусно украшенное ружье, технологически предназначенное для серийного выпуска, является сувенирным, оно может попасть в разряд коллекционных, но никогда не будет элитным.

Сверху - МЦ 9 подкладной замок, внизу - МЦ 9 колодка снизу

В мировом производстве охотничьего оружия можно выделить два основных направления: создание элитных образцов и серийный выпуск, или, как у нас часто говорят, - рядовой. Отличаются ружья, карабины и штуцеры этих категорий количеством вложенного труда на каждой стадии, от эскиза до отделки и пристрелки, то есть, в конечном счете, качеством изделия, его долговечностью и стоимостью. Именно эти три характеристики в первую очередь привлекают внимание охотников и коллекционеров.

Первыми в России элитными ружьями с полным основанием считаются две модели: одна МЦ 11 с горизонтально спаренными стволами, взведением Бизли и верхним запиранием Перде, вторая - МЦ 9 с вертикально спаренными стволами, прототипом для которых стали классическая горизонталка «Дж. Перде и сыновья» (James Purdey & Sons Ltd) и лучшая вертикалка «Босс и Ко.» (Boos & Co). С первых экземпляров МЦ 9 завоевало симпатии охотников и коллекционеров, несмотря на свой немалый вес. А у МЦ 11 судьба сложилась несколько иначе: первые экземпляры были с верхним запиранием болтом Гринера и хотя они относятся к высшему классу, однако пока вызывают меньший интерес у коллекционеров, которые предпочитают более поздние МЦ 11, но с тройным запиранием Перде. Напомню, что МЦ означает «Модель ЦКИБ», впервые введена эта маркировка в 1948 г.

Охотничье и спортивное оружие ЦКИБ, гладкоствольное, нарезное и комбинированное по характеристикам боя соответствует зарубежному такого же класса. Однако по качеству отечественные патроны и зарубежные резко отличаются, особенно нарезные, и наши не всегда дают желаемый бой, в первую очередь для нарезного по кучности и совпадению средней точки попаданий и точки прицеливания. Чтобы получить бой, подобающий элитному классу оружия ЦКИБ, для дробовых ружей можно выбирать патроны известных производителей. Или заряжать их самостоятельно, тогда можно добиваться нужной кучности и резкости для любой охоты. А для карабинов и штуцеров лучше предпочесть зарубежные патроны. Поперечники разброса пуль 100 мм, а иногда и больше, на 100 м, которые указывают на своих буклетах для ряда патронов наши заводы, заставят задуматься при покупке самого невзыскательного покупателя.

500000 ВЫСТРЕЛОВ

Известность ружьям ЦКИБ СОО обеспечили победы наших стрелков с ружьями МЦ 6, МЦ 8, МЦ 108 на Олимпийских играх, чемпионатах мира и Европы по стендовой стрельбе. Начиная с 1955 г., когда чемпионом Европы стал Николай Дурнев, к середине 1990-х гг. завоевано 136 медалей, в том числе 57 золотых, 38 серебряных и 41 бронзовая. Спортивные ружья ЦКИБ фактическим настрелом подтвердили свою поразительную живучесть. Большой резонанс вызвали сообщения в нашей печати, появившиеся в конце 1980-х гг., о том, что ружье МЦ 8, принадлежащее Н. Дурневу, выдержало почти полмиллиона выстрелов. Конечно, в нем меняли так называемые расходные детали - рамки запирания и пружины, но все остальное, и самое главное, стволы и колодка, благополучно пережили этот рубеж. Для охотников, чьи ружья выдерживали в лучшем случае десяток - другой тысяч выстрелов, это было поразительно. Есть сведения, что ружье Н. Дурнева по-прежнему безотказно служит.

МЦ 109 12-го калибра, на колодке традиционный сюжет с токующим глухарем

В июле 2002 г. в цехах ЦКИБ я узнал, что неоднократная чемпионка мира и Европы Светлана Демина своим ружьем МЦ 108 расстреляла почти 500000 патронов. И оно требовало только обслуживания и текущего ремонта. Ружье МЦ 108, с которым можно познакомиться на ружейной стойке фирменного магазина ЦКИБ, своим настрелом около 160000 выстрелов уже не произвело должного впечатления. Всего-то 160000 по сравнению с ружьями чемпионов, до предельного рубежа этому ружью служить на стендовых площадках еще годы и годы, и даже десятилетия.

Теперь для элитных ружей ЦКИБ настрел в полмиллиона выстрелов можно считать реальным фактом, конечно при своевременном обслуживании. Можно подсчитать, сколько десятков и сколько лет такое ружье послужит охотнику, расстреливающему в среднем 1000-1500 патронов в год. Даже если взять половину от подтвержденного именитыми спортсменами предела в 500000 выстрелов, то есть только 250000, получится почти два - два с половиной столетия.

Высокая живучесть не является исключительной характеристикой ружей МЦ. Настрел более сотни тысяч выстрелов обеспечивают своим элитным ружьям и ведущие зарубежные фирмы. Охотничьи элитные ружья расстреливаются за более долгий срок, чем спортивные, потому как стреляют из них меньше и реже. Есть сведения, что классические горизонталки «Джеймс Перде и сыновья», выпущенные сотню лет назад, уже расстреляли более 100000 патронов без каких-либо последствий для стволов, колодки, замков, узлов запирания и других деталей. В России элитные зарубежные ружья с большим настрелом сохранены хуже, но только потому, что у нас очень много любителей посмотреть «что там внутри» и вместо специальной отвертки воспользоваться тем, что есть под рукой. А ружья ЦКИБ само предприятие возьмет на обслуживание.

Ружья элитного класса не нуждаются в целевых рекламных кампаниях, слухи о них мгновенно расходятся среди охотников, любителей и коллекционеров, и интересуются ими все - и потенциальные покупатели, и охотники, ограничивающиеся рядовыми ружьями. Первые - чтобы не только стрелять из отличного ружья, но и выгодно вложить средства, приобретая долговечную и коллекционную вещь, другие - чтобы представить себе полную картину рынка охотничьего оружия.

ЗАРУБЕЖНАЯ ОЦЕНКА

Охотничье оружие ЦКИБ известно и за рубежом, правда сведений об этом очень мало, и их приходится собирать по крупицам. За рубеж ружья МЦ попадали отдельными экземплярами как подарки именитым людям, коммерческие предложения встречались очень редко, чем более в специальной иностранной литературе. Так, одно из первых упоминаний об организованной продаже я нашел в сборнике «Gun digest» за 1966 г., изданном в США. В нем приведены сведения и о ведущих европейских фирмах, в том числе английских, поэтому есть возможность познакомиться с оценкой зарубежными бизнесменами наших ружей на фоне английских фирм «Дж. Перде и сыновья», «Босс и Ко.», «Голланд-Голланд» (Holland & Holland), «Вестли Ричардc и Ко.» (Westley Richards & Co.Ltd). Эти фирмы выбраны потому, что классические ружья первых двух из них стали базой для отечественных ружей высшего класса, кроме того, качество всех их ружей превратилось в эталон не только для английских оружейников, но и для мастеров во всех странах.

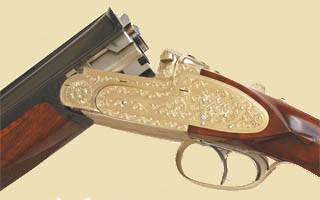

Элитные ружья МЦ 109 12-го калибра (вверху и внизу) отделаны гравировкой в различном стиле, с всечкой драгоценных металлов и резьбой по дереву

В сборнике «Gun digest» опубликованы краткие сведения о ружьях МЦ 11, МЦ 6 и МЦ 9, отмечу, что их маркировка указана не совсем точной аббревиатурой «МТS». Интересен текст, представляющий ружья ЦКИБ: «Двуствольное ружье МЦ 11 искусной ручной работы с горизонтально спаренными стволами 12-го калибра, только на заказ, время изготовления и поставки 1-2 года. Возможна дополнительная пара стволов. Цена зависит от сложности отделки, стиля гравировки, накладок золота или серебра.

Ружье МЦ 6 заказное с вертикально спаренными стволами. 10-й, 12-й, 16-й и 20-й калибры. Ложа из отборного кавказского ореха, металлические части полностью гравированы. Патронники длинной 70 или 76 мм, любой выбор дульных сужений и длины стволов. Модель «трап» выполнена в категориях Люкс и Премьер, ружье Премьер дороже. Возможна дополнительная пара стволов. Время изготовления и поставки от 1 года.

Ружье МЦ 9 полностью ручной работы с вертикально спаренными стволами, только 12-го калибра, только на заказ, время изготовления и поставки 1-2 года».

Курсы валют и уровень цен 36 лет назад резко отличаются от современных, поэтому в этих строчках я исключил цены, так как современному читателю они могут показаться нереалистичными, точнее слишком доступными, особенно ружей «Дж. Перде и сыновья». По стоимости все охотничье оружие в этом сборнике можно разделить на три группы: первая состоит из нескольких английских фирм, вторая включает мелкосерийные, в основном европейские фирмы, третья объединяет все остальные. Анализ цен, пусть и устаревших, все-таки дает объективную картину: отечественные МЦ с подкладными замками на боковых досках, хотя и значительно ниже стоимости английских ружей высшего класса «Дж. Перде и сыновья», «Голланд-Голланд», «Босс и Ко.», «Вестли Ричарде и Ко.», но находятся с ними в одной группе, на рубеже первой и второй.

Откроем справочник «Стариннное и современное огнестрельное оружие» (Antique and modern firearms), изданный в 1996 г. в серии «Официальные справочники цен» (Official price guides) в Нью-Йорке (New York). Каждому ружью посвящены только одна-две строчки, справочник очень лаконичный, но главное в нем - полный перечень ружей, карабинов, штуцеров практически всех производителей в мире. Однако цены на ряд моделей элитного оружия, в первую очередь европейского, в том числе российского, приведены не всегда современные, только охотничье оружие лондонских мастеров оценено более или менее точно. Тем не менее, ружья МЦ включены в один диапазон вместе с моделями элитных европейских производителей.

В это издание справочника вошли многие гладкоствольные ружья ЦКИБ с горизонтально и вертикально спаренными стволами. Их маркировка указана точно - «МС», «М»-Model, «С»-Central, однако отмечу, что цифровые индексы не всегда соответствуют моделям. Посмотрим, как представлены наши модели:

«Дробовые двуствольные ружья с вертикально спаренными стволами:

  • МЦ 109, 12-й калибр, подкладные замки на боковых досках, гравировка, насечка на шейке ложи и цевье, избирательный спусковой механизм с одним спусковым крючком, эжекторы, вентилируемая прицельная планка, современное;

  • МЦ 5-105 (вероятно МЦ 5 и МЦ 105, прим. авт.), 20-й калибр, замки в колодке, гравировка, насечка на ложе и цевье, два спусковых крючка, сплошная прицельная планка, футляр, современное;

  • МЦ 6-105 (вероятно МЦ 6 и МЦ 106, прим. авт.), 12-й калибр, замки в колодке, гравировка, насечка на ложе и цевье, два спусковых крючка, сплошная прицельная планка, футляр, современное;

  • МЦ 7-105 (вероятно МЦ 7 и МЦ 107, прим. авт.), 12-й или 20-й калибр, замки в колодке, гравировка, насечка на ложе и цевье, спусковой механизм с одним спусковым крючком, сплошная прицельная планка, футляр, современное;

  • МЦ 8-105 (вероятно МЦ 8 и МЦ 108, прим. авт.), 12-й калибр, для трапа или скита, замки в колодке, гравировка, насечка на ложе и цевье, спусковой механизм с одним спусковым крючком, сплошная прицельная планка, футляр, современное.

Дробовые двуствольные ружья с горизонтально спаренными стволами:

  • МЦ 110, 12-й или 20-й калибр, замки в колодке, гравировка, насечка на ложе и цевье, два спусковых крючка, сплошная прицельная планка, футляр, современное;

  • МЦ 111, 12-й калибр, подкладные замки на боковых досках, гравировка, насечка на ложе и цевье, избирательный спусковой механизм с одним спусковым крючком, эжекторы, футляр, современное».

Отмечу, что в этом сборнике для ружей МЦ указаны только сплошные прицельные планки, хотя на большинстве моделей они могут быть и сплошные и вентилируемые.

Эти сведения, даже краткие, показывают, что ружья МЦ занимают пусть небольшое, но заметное место на рынке элитного охотничьего оружия. Отдельных образцов для завоевания рынка недостаточно, но с течением времени при неизменном высоком качестве ружей МЦ их ниша на мировом рынке расширится. Зарубежные оружейники уделяют им достойное внимание.

В НАДЕЖНЫХ РУКАХ

Любители и коллекционеры элитного охотничьего оружия - народ скрытный, о собранных сокровищах могут рассказать только в узком кругу посвященных, а тем более показать - очень остра конкуренция. Сейчас все ружья ЦКИБ в надежных руках, они попадают не только в частные коллекции, в России также являются достойным подарком от нашего государства. Назову только некоторые.



Ружье МЦ 111 «Россия» 12-го калибра с необычной выпуклой отделкой золотом

В Оружейной Палате Московского Кремля хранится юбилейное МЦ 11-2, изготовленное в 1970 г. к 100-летию со дня рождения В.И. Ленина. Ложа отделана перламутром и золотом, на колодке глубокая рельефная гравировка и всечка золота, на замочных досках выполнены изображения В.И. Ленина. Ружье подарено Кремлю в 1972 г.

В архиве ЦКИБ есть сведения о том, что ружьями МЦ владеют кубинский лидер Фидель Кастро, испанский король Хуан Карлос II, экс-президент США Дж- Картер. В последнее время охотничье оружие ЦКИБ получили: руководитель Туркмении Сапармурат Ниязов ружье МЦ 109-01 в 2000 г., канцлер Германии Герхард Шредер штуцер МЦ 7-17 в январе 2001 г., посол ЮАР ружье МЦ 7 в 2001 г.

НОВИНКИ

Оружейники ЦКИБ постоянно занимаются разработкой новых ружей, карабинов, штуцеров и совершенствованием существующих. Из самых последних следует назвать самозарядный карабин МЦ 551 под патрон 8x68S. Новинка с газоотводным механизмом под стволом и запиранием на 3 боевых упора, прототипом послужил давно и хорошо отработанный самозарядный МЦ 126. Карабин с нижним газоотводом сложнее по конструкции по сравнению с оружием с верхним газоотводом, как например, «Сайга» или «СКС», но имеет более пропорциональные формы. Создан он специалистами ЦКИБ по заказу очень оперативно, всего за один год, и пристрелян патронами с пулями весом 11,7 и 14,5 г. Карабин МЦ 551 предназначен под мощный патрон с сильной отдачей, поэтому его вес 4,6 кг. Патрон 8x68S, известный с 1939 г., выпускают с пулями различного веса, даже 7,0 г с начальной скоростью 1080 м/с. Для охоты с такими легкими пулями вновь потребуется серьезная пристрелка карабина.

Ружье МЦ 11 12-го калибра с горизонтально спаренными стволами. Этот экземпляр укомплектован четырьмя парами стволов

Сейчас разрабатывают новый самозарядный карабин под патрон более крупного девятимиллиметрового калибра, 9,3x62, но дающего меньшую отдачу. В свою очередь основой для него послужил карабин МЦ 551.

Нынешние модели находятся под пристальным вниманием конструкторов, все перспективные модели постоянно дорабатываются. Так, самозарядный МЦ 126 модернизирован под патрон .308Win, и получил новую маркировку МЦ 126-1. Изменения в основном коснулись конструкции затвора, его диаметр увеличен и равен 26 мм, у карабина МЦ 126 этот размер составляет 24 мм. Необходимость доработки вызвана более высоким давлением, которое развивает патрон .308Win при выстреле по сравнению с отечественным 7,62x54.

Славу ЦКИБ принесли спортивные ружья, сейчас хорошо известны модели с вертикально спаренными стволами МЦ 106, МЦ 108 и более доступная МЦ 200. Достойным продолжением этого ряда является новинка «МЦ 108 Спортинг», ружье с легкосъемным ударно-спусковым механизмом для нового современного вида спортивной стрельбы «Спортинг».

Есть и другие новые модели, выполненные на базе существующих. Так, ружье МЦ 109 послужило базой для самой последней новинки - престижного крупнокалиберного штуцера МЦ 250 с легкосъемными подкладными замками на боковых досках, стянутыми винтом с вертушкой.

Для ружей семейства МЦ 105 с вертикально спаренными стволами предназначены дополнительные пары стволов, комбинированные с нижним нарезным стволом под патроны 7,62х54R или 5,6x39, и верхним гладким 20-го калибра.

ТУЛА, ЯКУТСК, КИРОВ

С ружьями МЦ я познакомился в свое время из рассказа опытного охотника В.Л. Кукарцева из г. Кирова, большого любителя и ценителя хорошего охотничьего оружия, владельца в разное время ружей «Дж. Перде и сыновья», «Вестли Ричарде и Ко.», «Огюст Лебо» (Auguste Lebeau), «Лебо-Куралли» (Lebeau-Courally). Говорил он о редком тульском бескурковом ружье 12-го калибра с горизонтально спаренными стволами, подкладными замками на боковых досках и тройным запиранием Перде. Марка ружья МЦ 11-1 запомнилась мне, охотник с таким опытом не станет тратить хорошие слова на недостойное ружье. В свое время его приобрел в Туле на ЦКИБ сотрудник Якутского отделения кировского института ВНИИОЗ А.В. Поляков и увез в Якутск.

Ружье высшего класса МЦ 7 12-го калибра с вертикально спаренными стволами и замками в колодке с «камертонной» пружиной

Таких ружей, как МЦ 11 с горизонтально спаренными стволами или МЦ 9 с вертикально спаренными стволами, ЦКИБ выпустил буквально несколько десятков. Ружья редкие и их родословная, как и других коллекционных предметов, должна быть тщательно прописана. Фамилии владельцев называю потому, что они составляют нынешнюю историю ружья. А сколько еще охотников и коллекционеров пополнят ее в предстоящие сто-двести лет.

Начались переговоры по приобретению ружья, наконец они завершились, и ружье в чехле из толстой коричневой кожи с соблюдением всех мер безопасности привезли в Москву самолетом, а затем поездом в Киров новому владельцу. Это было МЦ 11-1 с номером 640253 в прекрасном состоянии, в таком же виде оно пребывает и сейчас. Цифра «1» в маркировке означает наличие двух спусковых крючков. Первые две цифры номера указывают год начала изготовления ружья - 1964, а в полностью законченном виде оно выпущено позже, ружье такого класса требует не менее года работы. Остальные цифры означают номер ружья по текущей годовой нумерации спортивного и охотничьего оружия ЦКИБ.

В это время в одном из московских оружейных магазинов появилось ружье с маркировкой МЦ 11, выпущенное в 1953 г. Выполнено оно в типичном спортивном стиле: высокий гребень на ложе, шейка пистолетной формы, широкое цевье типа «бобровый хвост», накладной широкий резиновый затыльник и большая шарообразная мушка. На стволах снизу под цевьем обнаружил фамилии двух мастеров, один из них - Бородинский. Ружье стоило дорого, но раздумывал недолго, тем более что Екатерина Дмитриевна Степанова, московские охотники знали ее как специалиста по охотничьим ружьям, корректно рекомендовала обратить на него внимание.

Ружье было из первых выпусков модели МЦ 11, то есть с верхним запиранием болтом Гринера и без эжекторов. Ложа и цевье выполнены из очень плотного тяжелого ореха, но древесина со скромным рисунком, прямослойная и светлая. Колодка и боковые доски замков гравированы в традиционном стиле арабесками и букетами роз. Ружье тяжелое, весило 3,8 кг, стволы длинные с сильными дульными сужениями: правый 1 мм, левый 1,25 мм, Это было мое первое элитное ружье с маркой МЦ.

Оба ружья - МЦ 11 1953 г. и МЦ 11-1 1964 г., не раз встречались на охоте в кировских лесах и полях. По бою они были достойны друг друга, особенно удавались дальние выстрелы. Стреляли мелкой дробью, седьмым номером, иногда шестым, а пятеркой или тройкой совсем редко. Однако выскажу всеобщее мнение, что МЦ 11-1 превосходило ружье 1953 г. не только более совершенной конструкцией, но и своими элегантными линиями. Так и должно быть, ведь МЦ 11-1 представляет собой практически копию ружья «Дж. Перде и сыновья»: в производстве элитного охотничьего оружия ни к чему изобретать велосипеды.

ПЕРВЫЕ ОБРАЗЦЫ

Предшественниками ружей МЦ 11 были две бескурковых модели ТС 1 и ТС 2 с горизонтально спаренными стволами и подкладными замками на боковых досках, образцы которых, изготовленные ЦКИБ, появились в 1950 г. Маркировка означала: «Тульское садочное, модель 1 или «Тульское садочное, модель 2». Эти ружья выпущены в незначительном количестве, буквально несколько десятков, так ТС 1 за несколько лет производства, до введения в 1952 г. модели МЦ 1 изготовили чуть более 100 экземпляров. Ружье ТС 2 продержалось в производстве дольше, последний образец этой модели был выпущен в самом начале 1960-х гг., а всего изготовлено 125 экземпляров. Ружья с очень хорошим боем, гарантирована кучность не менее 65-70% из правого и 70-80% из левого стволов. Отличались они в основном конструкцией верхнего запирания стволов: ТС 1 с болтом Гринера, ТС 2 с верхней задвижкой Перде, выдвигаемой из щитка колодки, на выступ в казенном срезе стволов.

Элитное ружье МЦ 11-1 12-го калибра с тройным запиранием Перде, взведением Бизли, интерсепторами, подпружиненным, передним спусковым крючком, выпущенное в 1964 г., отделано в лучших оружейных традициях гравировкой мелкими арабесками и букетами роз. Фон: Тульский Кремль

Выпускала эти ружья и «Школа оружейного мастерства» (ШОМ) при ТОЗ, созданная 18 мая 1945 г. по приказу Наркомата вооружения СССР. Руководителем школы был назначен известный тульский оружейник Д.М. Кочетов, инструкторами стала большая группа мастеров: ствольщик А.Н. Кураков, модельщик и ложевщик В.Б. Соколов, граверы И.С. Федосеев и И.И. Никольский, сборщик и гравер М.И. Почукаев, сборщик и художник М.И. Глаголев, слесари - сборщики Л.М. Шаталин, П.К. Бородинский, Н.С. Колосветов, ложевщики М.И. Метлов и И.И. Коренюгин.

Первый прототип ТС 1 был изготовлен именно ШОМ еще в 1948 г. Одно время ЦКИБ и ШОМ представляли собой два самостоятельных предприятия, но базировались они на одном и том же заводе - ТОЗ. Поэтому нет ничего удивительно в том, что некоторые модели выпускали и ШОМ и ЦКИБ. Конечно, ружей ШОМ только единицы, но у этого предприятия и не было задачи осваивать выпуск даже минимальных партий. В 1950 г. ШОМ объединена с ЦКИБ в качестве учебного цеха, и в дальнейшем все ружья маркировали МЦ.

В России ружья ТС 1 и ТС 2 были первыми в послевоенное время образцами высшего класса. В них нашли воплощение все классические достижения оружейной техники, в первую очередь подкладные замки на боковых досках с V-образной боевой пружиной, расположенной в передней части доски перед курком; интерсепторы курков; нижнее запирание двойной рамкой Перде на вырезы в двух подствольных крюках; цевье системы Энсон (Anson), управляемое передней кнопкой; передний спусковой крючок на шарнире. Стволы изготавливали с патронниками под бумажную гильзу длиной 70 мм и с гильошированной прицельной планкой. Ружья без антабок, которые могли быть установлены по заказу. На ложу отбирали лучшие сорта ореха.

В 1950 г. на московской выставке «Охота и охотничье собаководство» были выставлены отечественные охотничьи ружья, среди которых ТС 2 впервые получило малую золотую медаль и диплом первой степени:

Ценились ружья ТС 1 и ТС 2 довольно высоко, например, ТС 2 в 1950-е гг. стоило 6500 рублей, то есть примерно треть или четверть стоимости автомобилей «Москвич-401» или «Победа-М-20» в то время.

Сейчас ружья ТС 1 и ТС 2 встречаются очень редко, тем более в отличном состоянии. Владельцы ТС 1 и ТС 2 уже поняли, что обладают редкими, теперь уже коллекционными ружьями, несмотря на их некоторую тяжеловесность и грубоватость, и не спешат расставаться с ними. Приобрести их можно только случайно. Довольно давно в Москве предлагали в отличном состоянии ружье ЦКИБ с горизонтально спаренными стволами 12-го калибра, подкладными замками на боковых досках, сохранившимся цветным покрытием колодки, ложей пистолетной формы, изготовленной из высокосортного ореха. На ружье не было никаких указаний на модель, но судя по ряду признаков, в первую очередь верхнему запиранию болтом Гринера и отсутствию эжекторов, можно было заключить, что это ТС 1. Изредка можно было приобрести и ТС 2, например, несколько лет назад расстрелянное, но не разбитое. Это были разовые предложения, и ружья быстро нашли своих владельцев.

КУРКОВОЕ МЦ 9

Добрых слов заслуживает курковое ружье МЦ 9 с замками с длинной V-образной боевой пружиной перед курком, которое до сих нор является предметом поиска коллекционеров. Чтобы избежать нежелательных в дальнейшем совпадений с маркировкой принципиально другого ружья обозначим курковку как МЦ 9К, тем более что этой аббревиатурой сейчас пользуются на ЦКИБ. Выпускать эти ружья на ЦКИБ стали в 1954 г., собирали их Ф.В. Пузырев и Л.А. Зыбин. По основным размерам колодки и стволов это ружье соответствовало бескурковому МЦ 11, но было значительно проще в производстве и стоило дешевле. Другими словами, немалую часть технической документации МЦ 11 применили при создании МЦ 9К.

Ружье МЦ 109 12-го калибра посвящено юбилею Победы в Великой Отечественной войне

Предназначены были ружья МЦ 9К для спортивной и тренировочной стрельбы на траншейном стенде, их требовалось все больше и больше, и очень скоро их производство передали на ТОЗ. Отличить эти ружья можно по фирменным клеймам ЦКИБ и ТОЗ. Конечно, МЦ 9К выпуска ТОЗ отличалось не только клеймом, а главное, технологией серийной сборки и в результате, ценой. Изготовленное ЦКИБ ружье МЦ 9К 12-го калибра стоило в середине 1950-х гг. 4500 рублей, а серийное МЦ 9К 12-го калибра, выпущенное ТОЗ - от 1300 рублей. Поэтому любители стараются приобрести МЦ 9К, собранное на ЦКИБ. Качество говорит само за себя.

Курковые элитные ружья до сих пор пользуются высоким спросом у коллекционеров. Основная причина - классическая конструкция, традиционный дизайн и замки на боковых досках, но ценят несколько основных конструкций замков: с длинной V-образной боевой пружиной перед курком, «в шейку» с длинной V-образной боевой пружиной сзади. Ведущие зарубежные фирмы, в первую очередь итальянские и нередко австрийские и испанские, выпускают такие ружья ограниченными сериями. Отечественное курковое МЦ 9К найдет достойное место среди них.

ОСНОВНЫЕ МОДЕЛИ

За период немногим более полувека специалисты ЦКИБ, инженеры и мастера, разработали и выпустили несколько десятков моделей охотничьего и спортивного оружия. Среди них дробовики, штуцеры и карабины составляют немалую долю, много спортивных пистолетов и винтовок, но эти относятся к совершенно иному классу. Сейчас ежегодно выпускают до 400 охотничьих и спортивных ружей, карабинов, штуцеров, двойников и тройников. Часть образцов выпущена только единичными экземплярами, это элитные ружья, среди них с горизонтально спаренными стволами МЦ 10 и МЦ 110, МЦ 11 и МЦ 111, с вертикально спаренными стволами МЦ 9 и МЦ 109 и МЦ 7.

Элитные ружья МЦ 109 отделывают не только всечкой драгоценных металлов по металлу, но и интарсией по дереву

Другие спортивные и охотничьи модели, выпущенные и выпускаемые десятками и большим количеством экземпляров ежегодно, относятся уже к другому классу. Например, вертикалок МЦ 6, первых спортивных ружей, рассчитанных на десятки тысяч выстрелов, изготовлено с 1948 г. около 3000 штук. Собирали первые образцы И.Н. Уточкин и К.М. Наумов. Это ружье модифицировано в 1988 г. с участием А.К. Татаринова и И.М. Игнатова, и с маркировкой МЦ 106 к настоящему времени его выпустили почти 1000 экземпляров. Еще одно спортивное ружье с вертикально спаренными стволами МЦ 8, хорошо известное нашим спортсменам, изготовлено с 1955 г. немногим более 4000 штук, а выпуск его модификации - ружья МЦ 108 составляет с 1976 г. почти 2500 экземпляров.

Ружей МЦ 11 выпущено с 1951 г. всего 613 экземпляров, в это число входят и первые ружья с верхним запиранием болтом Гринера, и более совершенные с верхним запиранием задвижкой Перде. Собирал ружья В.М. Тетеркин. С 1971 г. это модифицированное ружье с подкладными замками на боковых досках получило маркировку МЦ 111, и к настоящему времени его выпустили примерно 300 экземпляров с ударно-спусковыми механизмами различных конструкций. В создании МЦ 111 принимали участие В.М. Тетеркин, Н.С. Рыжов, А.П. Глинский.

Двустволки МЦ 10 с замками в колодке, созданные и изготовленные Ю.П. Моисеевым и М.И. Скворцовым, выпускали с 1960 г. в двух модификациях 12-го и 20-го калибров, всего 287 штук. Его последующая модификация МЦ 110 с 1973 г. изготовлена в количестве менее 300 экземпляров, в основном 12-го калибра. В группе создателей А.П. Крапивин, Ю.П. Моисеев и А.П. Глинский. Ружье МЦ 110-20 со стволами 20-го калибра освоили в 1991 г., и ежегодно выпускают единичными экземплярами.

Ружья с вертикально спаренными стволами привлекли внимание оружейников всех странах еще в 1930-е гг., когда английские оружейники сумели не только разработать и выпустить удачные вертикалки элитного класса, но и убедить весь охотничий, спортивный и оружейный мир в их достоинствах. К этому же времени германская фирма «Меркель» уже освоила крупносерийное производство несколько моделей вертикалок своей конструкции, в том числе дорогих с подкладными замками на боковых досках. К таким же дорогим, но серийным образцам относятся и ружья с вертикально спаренными стволами модели 48 с подкладными замками на боковых досках еще одного, крупнейшего на то время в Германии по производству охотничьего оружия, предприятия «Зимсон и Ко.» в г. Зуле (Simson & Со., Suhl).

Первое отечественное ружье высшего класса с вертикально спаренными стволами МЦ 9 появилось в 1961 г., выпустили всего только 83 экземпляра. Лучшую вертикалку создали и изготовили А.П. Глинский и В.М. Тетеркин. Ружье сложное и дорогое, с подкладными замками на боковых досках классической конструкции с передним расположением боевой V-образной пружины. Одновременно с другим элитным ружьем ЦКИБ, но с горизонтально спаренными стволами МЦ 11, ружье МЦ 9 модернизировали в 1970 г. с участием Н.С. Рыжова и М.И. Скворцова, и присвоили ему маркировку МЦ 109. Изменения коснулись в основном конструкции подкладных замков на боковых досках. Боевая V-образная пружина стала короче и разместилась за курком. Считается, что время срабатывания замка такой конструкции меньше, чем замка с передним размещением боевой пружины. За все время производства ЦКИБ выпустил к настоящему времени около 450 экземпляров МЦ 109 различных модификаций с дробовыми, комбинированными и штуцерными стволами.

Ружье МЦ 7 с замками в колодке впервые появилось в 1965 г. из рук И.А. Сысоева и Н.С. Рыжова в нескольких модификациях с дробовыми стволами 12-го калибра, в очень небольшом количестве со стволами 20-го калибра, и комбинированными или штуцерными под патрон 7,62х54R. По заказу нарезные стволы были и под другие патроны. К настоящему времени всех ружей МЦ 7 изготовили немногим более 500 экземпляров, из них двадцаток - единицы. Конструкция этого ружья во многом совпадает с ружьем МЦ 109, например, блока стволов и узла запирания, конечно, за исключением замков. Это еще одна причина, позволяющая включить модель МЦ 7 в один класс элитных ружей вместе с МЦ 109. Есть и модификация с маркировкой МЦ 107, впервые появившаяся в 1983 г. Таких ружей немного, считанные единицы, у них только одна, верхняя рамка запирания, входящая в выступы между верхним и нижним стволом на казенном срезе. Упрощенная конструкция не позволяет поставить их на один уровень с базовым ружьем МЦ 7.

Есть несколько интересных самозарядных ружей с гладким стволом, из них наиболее привлекательно ружье МЦ 25-20 20-го калибра с трубчатым магазином в прикладе. Считается, что прототипом для него послужило самозарядное одноствольное ружье итальянской фирмы «Косми» (Cosmi), но это ружье «переломное», в то время как отечественное МЦ 25-20 имеет совершенно самостоятельную конструкцию. Впервые МЦ 25-20 появилось в 1981 г., тогда В.П. Пастухов, Ю.И. Березин, М.И. Скворцов и М.В.Зотов выпустили 3 экземпляра. Авторское свидетельство на запирающий механизм этого оригинального самозарядного ружья зарегистрировано в 1980 г. Сейчас ежегодный заказ ЦКИБ включает в среднем два таких ружья, немалое количество для редкой и необычной модели.

ДВЕ ГРУППЫ

Ружья МЦ 110, МЦ 111, МЦ 109 и МЦ 7 технологами ЦКИБ включены в первую группу образцов по качеству и точности сборки. Технологические расчетные требования по прилеганию соприкасающихся поверхностей стволов и колодки ружья не менее чем на 75% в этой группе постоянно превышаются. Фактически все такие поверхности мастера ЦКИБ подгоняют на 90%. Прием старинный, «по копоти», длительный и трудоемкий. Но это самый важный этап сборки, от качества работы зависит живучесть ружья. Изготовление ружья первой группы целиком поручено одному сборщику и граверу, практически без разделения труда при подгонке, сборке и отладке.

Элегантное ружье МЦ 6 12-го калибра с колодкой из особо прочного облегченного сплава

Во второй группе ружей, включающей модели МЦ 105, МЦ 106 и МЦ 108, те же требования по подгонке соприкасающихся поверхностей, но предусмотрено большее разделение труда при сборке, подгонке, отделке и отладке, работают несколько мастеров. Это понятно, ружья первой группы выпускают ежегодно единицами, а второй группы, в первую очередь МЦ 106 и МЦ 108, десятками в год и больше, в основном для спортивной стрельбы.

Особняком в этой группе стоит ружье МЦ 105, созданное и изготовленное И.А. Зайцевым, А.Ю. Синичкиным и А.К. Татариновым. Всех образцов с дробовыми и комбинированными стволами изготовили с 1980 г. немногим более 500 экземпляров, из них с дробовыми стволами 20-го калибра чуть более 300 образцов. По качеству ружье МЦ 105 следовало бы отнести в первую группу, хотя по конструкции и технологическим стадиям на предприятии оно включено во вторую группу вместе с ружьями МЦ 106 и МЦ 108. Это единственная отечественная вертикалка, которую следовало бы считать элитной, была сразу разработана как ружье малых калибров, от 32-го до 20-го. Из всех вертикалок ЦКИБ с замками в колодке МЦ 105-20 самое изящное и элегантное ружье, его не может испортить даже скромный простой орех на ложе и цевье.

Точная пригонка стволов к колодке на ружьях ЦКИБ требует внимания при складывании и раскладывании ружья. Стволы подогнаны к колодкам так, что при попытке открыть ружье приходится прикладывать большие усилия. Оказывается, соприкасающиеся поверхности, смазанные тончайшим слоем масла, избыток всегда выдавится, «слипаются» настолько, что приходится преодолевать не только усилия запирающих пружин, но и силы адгезии масла к полированной поверхности металла. Малейшая твердая соринка не позволит закрыть стволы или поцарапает полированные поверхности подствольных крюков или рабочих плоскостей казенной части стволов и колодки. Требования по качеству поверхностей и чистоте очень высокие, но и ружья элитные.

Есть и другой технологический прием, когда большие допуски при сборке, и в результате, отсутствие каких-либо определенных требований к чистоте и качеству поверхностей, приводят к созданию образца, безотказно действующего в любых условиях, даже после многодневного пребывания в песке и тине на дне реки. Но это оружие совсем другого класса, выпускают его десятками и сотнями тысяч экземпляров ежегодно, и потому стоит оно просто недорого. Ружья ЦКИБ находятся на другом полюсе технологии.

Точная подгонка рабочих поверхностей стволов, колодки и замков характеризует не только ружья ЦКИБ. Это обязательное свойство любого элитного ружья, зарубежного или отечественного, и безусловная гарантия тому, что после десятков и даже сотен тысяч выстрелов стволы в колодке не расшатаются. В этой связи расскажу о ружье 20-го калибра с горизонтально спаренными стволами русского оружейника Константина Петровича Маслова. Редкий случай - практически новое, совершенно не тронутое ни временем, ни стрельбой ружье преемника самого знаменитого оружейника России Франца Осиповича Мацки. Снял цевье и стволы, осмотрел, обратил внимание на идеальные поверхности подствольных крюков и подушек колодки и стволов. Поставить стволы на место оказалось задачей, требующей особого внимания. Пришлось обмахнуть тканью подствольные крюки, казенный срез и подушки стволов, пазы в колодке под крюки и щиток и подушки колодки. Только после этого подствольные крюки плавно вошли на свое место в колодке, и ружье мягко закрылось.

ПОЛНЫЙ ЦИКЛ ТЕХНОЛОГИИ

Современное охотничье оружие разрабатывают и проектируют на ЦКИБ современными же методами. В распоряжении конструкторов, инженеров и технологов персональные компьютеры. На экране монитора вся конструкция ружья или карабина, его внешний вид, размеры. Технологический цикл на ЦКИБ полный, от партнеров получают только стальные заготовки и орех, а стволы, колодки и все детали изготавливают в своих цехах и участках.

Мастер выполняет сложную заказную гравировку на замочной доске ружья МЦ 111

Стволы и колодки современных ружей ЦКИБ изготавливают из легированной стали 30ХН2МФА. На стволах или колодке может быть клеймо «МФА», означающее эту марку стали. Каждая партия стальных заготовок, поступившая на ЦКИБ, подвергается контролю состава по элементам, который выполняет лаборатория предприятия. При отклонениях состава от нормативных значений, заготовки отправляют на переплавку.

На каждое ружье оформляют технологический паспорт, в который инженеры или мастера вносят отчет по выполненным работам на каждой стадии. Этот паспорт сопровождает ружье вплоть до испытаний и отстрела. Заказчик вместо него получает другой документ, в который внесены все основные данные, в том числе по кучности боя при пристрелке ружья.

Заготовки стволов выковывают горячей ковкой из круглых болванок диаметром 70 мм. Получается длинный грубо обработанный единый стержень. Затем на токарных станках его обтачивают, на сверлильных станках заготовки сверлят, затем выполняют развертывание канала ствола последовательно тремя развертками.

Есть отличия в технологии для ружей с вертикально и горизонтально спаренными стволами. Для вертикалок заготовку верхнего ствола выковывают заедино с казенной муфтой. В процессе отделки ствола казенную муфту обрабатывают на фрезерном станке. Заготовки нижнего ствола для вертикалок без прилива под казенную муфту, такие же, как и для горизонталок, обрабатывают отдельно. В казенную муфту запрессовывается нижний ствол на прессовой посадке и развальцовывается.

Канал ствола сейчас обрабатывают на электрохимическом станке, от «свинцевания» стволов отказались, эта стадия возможна только при ремонте и полировке каналов стволов и то лишь по предварительному заказу. Термин «свинцевание» означает традиционный прием окончательной обработки канала ствола после рассверливания и обработки развертками. Основное приспособление - длинный свинцовый стержень круглого поперечного сечения, отливают по диаметру канала ствола. Затем этот свинцовый стержень, смоченный маслом с тонким абразивным порошком, вводят на штанге в канал ствола, и, вращая и постоянно смачивая, окончательно полируют внутреннюю поверхность канала ствола до необходимого размера. Процесс длительный, трудоемкий и не всегда экологичный. Тем не менее, на ряде ведущих оружейных фирм, в первую очередь лондонских, такой прием до сих пор является основным для окончательной обработки канала ствола.

Электрохимическую обработку поверхности канала ствола на ЦКИБ проводят в водном растворе хлористого натрия. В рассверленный и обработанный развертками канал ствола вводят длинные стержни-электроды подают электролит, раствор хлористого натрия, под высоким давлением. Такая технология позволяет получить 8 класс чистоты внутренней поверхности канала ствола. Окончательную обработку поверхности до 10 класса чистоты проводят электрохонингованием.

Термообработка - один из важных этапов в обработке деталей. От него зависит долговечность и живучесть ружья, например, одна из основных деталей в ружье с горизонтально спаренными стволами - поперечный шарнирный болт, закаливается до твердости 59-60 единиц по Роквеллу.

Уже более сотни лет в производстве охотничьего оружия для отделки колодок и замочных досок применяется так называемая «цветная калка». В разогретую печь с горячим песком и слоем костной муки помещают деталь и, выдерживая определенное время, ловят цвета побежалости на поверхности металла. Процесс требует большого опыта и квалификации и применяется только для отделки единичных экземпляров. Невозможно одновременно с высоким качеством обработать сразу много деталей: какие-то перегреты, часть недогрета, и рисунок на всех не выдерживается. Много лет таким способом отделывали колодки ружей и замочные доски и на ЦКИБ, но сейчас в виду его сложной индивидуальной технологии, им не пользуются.

В производственном корпусе ЦКИБ рассказали легенду: в старину тульские старушки подрабатывали закаливанием деталей в самоварах. Получалась у них и цветная калка. Они очень хорошо владели процессом, выводили на поверхности колодки и замочных досок разнообразные оттенки цветов побежалости. Качество обработки определяла стоимость, у заказчика спрашивали: «Вам как калить, на 3 рубля или на 5 рублей».

ПРУЖИНЫ И ЗАМКИ

Двустволки ЦКИБ, за исключением моделей с подкладными замками на боковых досках, снабжены боевой плоской вильчатой пружиной, одной на оба ствола. Иногда ее называют камертонной. Каждый курок, правый и левый обслуживает отдельное перо вильчатой пружины. Основное достоинство такой пружины - кратчайшее время срабатывания. Кроме того, пружина такой конструкции очень технологична, она требует меньших трудозатрат на обработку и закалку. Ее характеристики стабильны, со временем она практически не теряет своих свойств, упругости, прочности, усилия взведения и срабатывания. С такой плоской пружиной упрощается конструкция ударно-спускового механизма.



Редкое самозарядное ружье МЦ25-20 20-го калибра с трубчатым магазином в ложе

На элитных ружьях с подкладными замками на боковых досках стоят классические, традиционные, двуперые V-образные пружины. Это уже сложные изделия, требующие больших трудозатрат и внимания слесаря. Каждую пружину вручную доводят до равномерного распределения нагрузки по длине ее рабочего пера. Особая сложность заключается в том, что на каждое ружье нужны две совершенно одинаковые пружины, правая и левая, и по конструкции и по размерам и, самое главное, по основным свойствам, упругости, прочности, усилия срабатывания и взведения. Кроме того, для подкладных замков изготавливают, как правило, комплект запасных пружин - две штуки. В конечном счете, для каждого элитного ружья должны быть изготовлены четыре совершенно одинаковых по свойствам пружины. Отличаются все они только монтажными штифтами для установки на правой или левой замочной доске, то есть для правого замка две пружины и две - для левого. В итоге пружины получаются дорогими, подкладные замки на боковых досках сложными, и ставят их только на ружья высшего, элитного класса.

Отмечу, что много лет назад, в XIX веке, во времена отработки конструкций замков охотничьих ружей, подкладные замки той или иной конструкции оружейники ставили на многие свои ружья, дорогие и среднего класса. Это был период становления оружейных технологий, и уже в последней трети или даже четверти XIX века подкладные замки на боковых досках, как более сложные, но при высоком качестве исполнения самые надежные, остались только на элитных ружьях.

Принцип «сложные дорогие замки - только на элитные, дорогие ружья» соблюдают все оружейные фирмы, во всех странах. Другими словами, на ружье высшего класса могут быть только подкладные замки на боковых досках, и наоборот, подкладные замки на боковых досках являются показателем только элитного ружья. На ЦКИБ есть четыре модели таких ружей: с горизонтально спаренными стволами МЦ 11 и МЦ 111, с вертикально спаренными стволами МЦ 9 и МЦ 109.

Большое внимание специалисты ЦКИБ уделяют усилию спуска и его отладке. Независимо от конструкции замков, боевых пружин и ударно-спусковых механизмов на плановых ружьях допускается усилие спуска: на спортивных до 1,5 кг, на охотничьих 1,8-2,0 и 2,0-2,5 кг на правом и левом, соответственно. Однако по заказу замки и ударно-спусковые механизмы могут быть отрегулированы и на другие усилия спуска, но в пределах, обеспечивающих безопасное обращение с ружьем. Больше 2,5 кг нецелесообразно, стрелок будет «подрывать» ружье, меньше 1,0 кг - возможны случайные срывы спускового крючка с шептала при неосторожном обращении.

СТВОЛЫ

Бой ружей ЦКИБ всегда отличался резкостью и кучностью, еще с первых выпусков. Стволы на всех ружьях, которые я осмотрел за много лет, и из которых стрелял, были с практически идеальными каналами стволов. Конечно, на хорошо поработавших ружьях в стволах обнаруживалась сыпь и даже раковинки, но геометрия всегда была безукоризненна. Только на одном-двух ружьях можно было критиковать стволы, и то не по качеству обработки внутренней поверхности, а по некоторому искривлению по длине, вызванному спайкой стволов.

Сложная гравировка колодки и замочных досок престижного крупнокалиберного штуцера МЦ 250 с вертикально спаренными стволами

Существует мнение, что такое искривление в результате спайки не должно влиять на показатели боя. Действительно на какой-то определенной дистанции от дульного среза центры осыпи обоих стволов совпадут между собой и с точкой прицеливания. Но на большем или меньшем расстоянии такое совпадение уже маловероятно. Неправильная спайка стволов, безусловно, влияет на товарный вид ружья, и если при первом осмотре она обнаружена, то до проверки боя стрельбой, скорее всего, дело не дойдет. Такой грех еще можно допустить на недорогом серийном ружье, но на элитном стволы должны быть безукоризненны и снаружи и внутри.

Номинальные размеры калибров гладкоствольных ружей соответствуют современным значениям, принятым во всем оружейном мире. Так, диаметр канала ствола самого распространенного и популярного калибра, 12-го, принят на ЦКИБ равным 18,5 мм с допуском +0,15 мм. Для меньших калибров допуск меньше, например, для 20-го он ранен +0,1 мм. Контрольными считаются точки на расстоянии 150 мм от казенного среза стволов и 150 мм от дульного. Проверяют размеры калибрами, металлическими цилиндрами, изготовленными с высоким классом чистоты цилиндрической поверхности. Все калибры тщательно промеряют в нескольких диаметрально противоположных точках по окружности, и выбраковывают все, у которых обнаружена даже незначительная овальность или бочковатость.

Стволы дробовых ружей МЦ имеют переменный продольный профиль стенок и канала подлине. Наименьшая толщина стенки должна быть на расстоянии примерно одной четверти длины ствола от дульного среза. На ЦКИБ приняты различные значения минимальной толщины стенки ствола в зависимости от назначения и веса ружья. Так, расчетная толщина стенки ствола для облегченного дробовика 12-го калибра должна быть не менее 0,60 мм, для ружья такого же калибра и нормального веса - не менее 0,65 мм, и для тяжелого спортивного - не менее 0,70 мм.

Но эти значения практически не выдерживаются и фактические размеры выше, например, минимальная толщина стенки ствола обычно 0,9-1,0 мм или больше для 12-го калибра, стволы получаются тяжелее, чем могли бы быть, но надежные и долго сохраняют бой. Для наиболее массового на ЦКИБ ружья МЦ 108, если слово «массовое» уместно по отношению к ружью, выпускаемого ежегодно в количестве не более 100-150 экземпляров, стволы могут весить всего 1300 г. На самом деле они весят на 150-250 г больше. Большая толщина стенки ствола в наиболее опасном месте и больший вес по сравнению с минимальными расчетными значениями - гарантия прочности, долговечности и живучести, и неизменных показателей боя.

Канал ствола выполняют с незначительной конусностью по длине, с уменьшением диаметра канала на 0,01-0,02 мм от казенного среза ствола к дульному сужению. Такой профиль стволов известен давно как способствующий хорошему бою ружья, высокой кучности и резкости и равномерности осыпи. Опытные мастера, полируя на конус по длине каналы стволов расстрелянных и рассверленных «умельцами», добивались нужного боя даже на, казалось, безвозвратно испорченных стволах. Конечно, толщина стенки стволов в результате такого ремонта уменьшается, но если она остается в расчетных и безопасных пределах, и ружье после ремонта прошло весь цикл испытаний, то такое ружье будет безопасно, но только при стрельбе патронами с нормальными для своего калибра снарядами дроби и зарядами пороха, и прослужит многие годы. Кстати ,такой «ремонтный запас» есть почти на всех стволах дробовых ружей ЦКИБ.



Гравировка ружья МЦ 109 посвящена охоте на оленей

Еще одна геометрическая характеристика ствола: толщина стенки ствола в определенном сечении должна быть одинаковой по окружности. Ее следует считать важной, может быть самой существенной, для стабильных показателей боя.

Нагрузки, возникающие при выстреле, воспринимаются стенками ствола, и на участках с различной толщиной стенки могут сконцентрироваться опасные напряжения. Полностью исключить разностенность нельзя, пока никому не удалось изготовить идеально цилиндрические снаружи и внутри стволы. На ЦКИБ разностенность контролируют в минимальных допусках в поперечном сечении ствола.

Стволы готовы, наступает черед спайки стволов и припаивания прицельных планок. Это самая ответственная стадия для блока ствола и, в конечном счете, для ружья. Качество обработки соединительных и прицельной планок играет решающую роль, их поверхности должны быть вплотную подогнаны к стволам, без малейших зазоров. Стволы, стянутые пайкой, перепаивают, при необходимости неоднократно, пока не добьются, чтобы каждый ствол в готовом блоке был идеально прямым. Стволы приходится также перепаивать, если при пристрелке центры осыпей каждого ствола не совпадают друг с другом, или с точкой прицеливания. Особенно это актуально для штуцеров, двойников и тройников. При спайке стволов приходится учитывать неравномерный нагрев стволов на охоте при частой стрельбе из одного ствола.

«ИЗЮМИНКА» В ДУЛЕ

Основной параметр стволов, влияющий на бой ружья - профиль и размеры дульного сужения. Именно от дульного сужения зависит кучность боя и равномерность дробовой осыпи. На ружьях МЦ дульное сужение ствола в продольном сечении представляет собой параболу и короткий цилиндр - конечную часть дульного сужения. Сочетание параболоида и цилиндрической части выполнено с конической фаской, в свою очередь этот цилиндр переходит к дульному срезу также через коническую фаску.

Ружье МЦ 111 со спусковым механизмом с одним спусковым крючком

Размеры дульных сужений различны, например, для 12-го калибра от максимального 1,25 мм до минимального 0,25 мм или меньше. Обычно для охотничьих двустволок сужение в правом стволе на горизонталке равно 0,5 мм, в левом 1,0 мм, на вертикалке те же размеры на нижнем и верхнем стволе. Для охотничьего ружья 20-го калибра предельный размер дульного сужения на левом стволе равен 0,8 мм, для правого принята величина 0,5 мм. Такие дульные сужения выполняют на плановых ружьях, по заказу их размеры могут быть любые.

Охотники должны отдавать себе отчет в том, что эти размеры дульных сужений являются на самом деле номинальными. В процессе доводки каналов стволов и дульных сужений фактические величины могут отличаться от номинала, нередко неудовлетворительные результаты пристрелки требуют определенного вмешательства в дульные сужения. Однако эти отличия не велики, иначе стволы не будут соответствовать своему назначению для охоты или спортивной стрельбы. Хочу подчеркнуть, что величина дульных сужений отсчитывается от внутренней поверхности канала ствола.

На спортивных ружьях, предназначенных для стрельбы на траншейном стенде, дульные сужения сильные - 1,0 или 1,25 мм. Для круглого стенда предназначена специальная сверловка - раструб.

Сейчас для спортивной стрельбы и охоты выполняют и полностью цилиндрическую сверловку канала ствола, то есть без дульных сужений или каких-либо других специальных видов сверловки дульной части.

В современной сверловке дульных сужений есть «изюминка»: канал ствола не переходит сразу в параболическое сужение, он сочетается с ней через расширение. Это расширение выполняет сразу несколько функций: в нем перестраивается столбик дроби, кучность и резкость боя и равномерность осыпи повышаются. Кроме того, оно служит промежуточным участком для выхода инструмента при обработке канала ствола и профиля дульного сужения, то есть какое-либо повреждение поверхности параболоида при изготовлении исключено.

Хочу обратить внимание на то, что в этом случае фактическое значение дульного сужения будет больше за счет расширения по сравнению со стволом с обычной сверловкой. Размеры расширения рассчитываются для каждого калибра и дульного сужения, длина его небольшая, в пределах калибра канала ствола. Впервые оно внедрено на ружьях ЦКИБ в 1960-е гг.

С размерами дульных сужений познакомимся на ружьях с вертикально спаренными стволами МЦ 7-12 12-го калибра 1991года выпуска и МЦ 105-20 20-го калибра, изготовленного в 1983 г. Рассчитывать дульное сужение будем по точкам, ближайшим к дульному срезу.

Диаметр канала и дульного сужения нижнего ствола МЦ 7-12 измерен нутромером со стрелочным индикатором и с разрезной головкой, выверенным микрометром. Получены следующие величины: на расстоянии 200 мм от казенного среза - 18,60 мм, на расстоянии 200 мм от дульного среза - 18,52 мм, в расширении - 18,69 мм, в дульном вылете - 18,03 мм. То же для верхнего ствола: на расстоянии 200 мм от казенного среза - 18,52 мм, на расстоянии 200 мм от дульного среза – 18,50 мм, в расширении - 18,55 мм, в дульном вылете - 17,53 мм.

Уникальная и сложная гравировка на ружье МЦ 111 «Россия». Отделаны мельчайшие детали ружья. На головке винта основания и колодки (над предохранительной спусковой скобой) золотом выполнено изображение земного шара

Номинал дульного сужения нижнего ствола МЦ 7-12, равный 0,5 мм, указан на казенной части ствола, фактический размер, отсчитанный от поверхности канала, оказался равен 0,49 мм. Отличное совпадение, так и должно быть на ружье высокого класса. Эта же величина, но отсчитанная от расширения, составляет уже 0,66 мм, она и есть основная причина высоких показателей боя этого ствола. Номинальная величина сужения верхнего ствола равна 1,0 мм, фактически 0,99 мм от канала ствола и 1,03 мм от расширения. В этом стволе отличия сравнительно невелики, но бой и так резкий и кучный, в чем я убедился на охоте на уток и рябчиков.

Перейдем к ружью меньшего калибра МЦ 105-20. Диаметр канала нижнего ствола равен: на расстоянии 200 мм от казенного среза стволов 15,54 мм, на расстоянии 200 мм от дульного среза стволов 15,54 мм, в расширении 15,74 мм и дульного вылета 15,0 мм. То же для верхнего ствола: на расстоянии 200 мм от казенного среза стволов 15,57 мм, на расстоянии 200 мм от дульного среза стволов 15,57 мм, в расширении 15,62 мм и дульного вылета 14,70 мм.

Номинал дульного сужения нижнего ствола этой двадцати равен 0,5 мм, фактически 0,54 мм от внутренней поверхности канала и 0,74 мм от расширения. На казенной части стволов указан и номинал сужения верхнего ствола 0,8 мм, на самом деле дульное сужение равно 0,87 мм от канала ствола и 0,92 мм от расширения. В итоге ружье меньшего калибра оказалось с более сильными дульными сужениями, чем ружье 12-го калибра. На охоте я убедился в необычном бое МЦ 105-20, резком и очень кучном, обусловленном именно такими дульными сужениями. При стрельбе влет необходимо точно выдерживать упреждение, в руках не просто дробовое ружье, а гладкоствольная «дробовая винтовка» с кучной осыпью.

Для гладкоствольных ружей на ЦКИБ есть и еще один вид сверловки дульной части - дульное сужение «парадокс» с короткими нарезами. Сверловка известна давно, еще с конца XIX века, нарезы могут быть косые прямые или винтовые. Создана она для точного боя пулей из гладкоствольного ружья с сохранением более или менее приемлемого боя дробью. Ее применяют и другие отечественные предприятия, например, на заводе Ижмех в начале 1960-х гг. изготовлено ружье ИЖ 54 в сувенирном исполнении с несколькими парами стволов, сверловка дульной части одной из них представляет собой классический «парадокс». Однако на ружьях МЦ такая сверловка имеет необычный вид: короткие винтовые нарезы выполнены с переменным шагом. На ЦКИБ разработана и пуля собственной конструкции для ружей со сверловкой парадокс.

Следует отметить, что при современном распространении охотничьего нарезного оружия, карабинов и штуцеров, широком и сравнительно доступном, ружья со сверловкой «парадокс» так и не стали популярными. Кроме того, многочисленные отстрелы «парадоксов», еще со времен А.П. Ивашенцова и С.А. Бутурлина, показали отличия в бое пулей по сравнению с гладкоствольными ружьями, но не настолько серьезные, чтобы охотник безусловно предпочел их для стрельбы на обычные на зверовой охоте дистанции 50-100 м.

ИСПЫТАНИЯ

При создании ЦКИБ была предусмотрена организация и собственной испытательной станции. Все охотничье и спортивное оружие: ружья, карабины, штуцеры, двойники и тройники, отстреливают на прочность, безотказность и живучесть. Ежегодно на станции ЦКИБ расходуют 3 миллиона различных патронов для гладкоствольного и нарезного оружия. Испытаниям подвергают каждое ружье или карабин, отстреливая 100-200 патронов, а в ряде случаев, особенно при отстреле двустволок с одним или двумя нарезными стволами и тройников, значительно больше. В этом случае оценивают совпадение средних точек попаданий обоих стволов с точкой прицеливания, одновременно проверяют кучность. Если результаты отстрела не укладываются в нормативы, стволы отправляют на доводку или даже на перепайку и повторяют цикл испытаний.

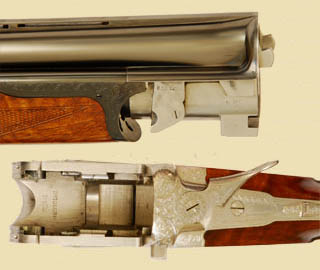

На казенном срезе стволов МЦ 8 12-го калибра мощные выступы верхнего запирания, обеспечивающие колоссальную живучесть ружья

Периодически испытывают ружья и на живучесть, отстреливая 15000 патронов в течение 3 месяцев. Нагрузка очень интенсивная и большая как для ружья, так и для стрелка-испытателя, но далеко не предельная. Ружье выдерживает настрел во много раз больше, а 15000 патронов на ЦКИБ считают оптимальным испытанием со всех точек зрения, в том числе экономической. Для испытаний на живучесть отбирают патроны «Тайга» или «Азот», так как феноменальных показателей боя при этом не требуется. Свои тщательно снаряженные фирменные патроны ЦКИБ расходует на испытания кучности боя. Для отстрела гладких стволов разработана пуля собственной конструкции ЦКИБ.

На ЦКИБ есть специально оборудованная лаборатория для снаряжения различных патронов: испытательных и спортивных, дробовых и нарезных. Лаборатория оборудована современными весами, которые позволяют отвешивать навески пороха и дроби с точностью 0,01 г, вполне достаточной, чтобы снаряжать любые испытательные патроны. Навески периодически проверяют на электронных аналитических весах, которые дают точность до 0,00001 г. Все патроны снаряжают с фирменным контейнером. Испытательные патроны проверяют на развиваемое давление крешерным методом, для этого отбирают каждые 10 патронов из снаряженной партии в 200-300 штук.

Для испытаний выбраны две контрольные точки на стволе: первая расположена на расстоянии 25 мм от казенного среза в зоне патронника, и вторая на расстоянии 162 мм, в том месте, где уже сформирован канал ствола.

Испытательные патроны 12-го калибра для охотничьих ружей снаряжают порохом «Барс», пластмассовым обтюратором и войлочным пыжом. Эти патроны при выстреле дают следующие давления: в первой точке - max 918 кг/см2 и во второй - 512 кг/см2.

Испытательные патроны 12-го калибра для спортивных ружей снаряжают таким же образом, но большим снарядом дроби весом 40 г. Эти патроны развивают давление, равное: в первой точке - 1224 кг/см2 и во второй - 512 кг/см2.

Охотничьи патроны 12-го калибра снаряжают в гильзы длиной 70 мм с капсюлем «Жевело-М» или «КВ-М3» и снарядом дроби 33 г. Эти патроны должны развивать давление в первой точке до 669 кг/см2.

Часть ружей ЦКИБ имеет стволы 20-го калибра, очень популярного у нас и за рубежом для охоты и тренировки. Для охотничьих ружей такого калибра испытательные патроны развивают давление: в первой точке - 969 кг/см2 и во второй- 512 кг/см2, для спортивных ружей 20-го калибра: в первой точке - 1224 кг/см2 и во второй -512 кг/см2.

В паспорта элитных ружей ЦКИБ включены условия и результаты отстрела, познакомимся с ними на примере ружья МЦ 11-1 № 640253. В паспорте указано, что проверку прочности, безотказности и показателей боя провели 220 патронами, из них 20 приемных. Испытательные патроны обеспечивали в патронниках давление до 850кг/см2. Приемные патроны снаряжены 35 г дроби № 7, и на расстоянии 2,5 м от дульного среза давали скорость полета дроби равную 375 м/с с реальным разбросом 10 м/с. Приемные испытания проводили стрельбой на 35 м по стодольным контрольным мишеням 10 патронами из каждого ствола. Указаны итоговые среднеарифметические значения кучности и равномерности: для правого ствола 67% и 91% соответственно, для левого ствола 70% и 92% соответственно.

Испытания карабинов, штуцеров и двойников и тройников проводят в не менее жестких условиях. Испытательные патроны для нарезного ствола охотничьего оружия развивают давление на 30% выше номинально допустимого для выбранного патрона. Первый отстрел проводят двумя такими усиленными патронами. Для проверки работоспособности всех механизмов оружия отстреливают не менее 100 охотничьих патронов. Пристреливают нарезное охотничье оружие в два этапа: сначала оружие в неотделанном, так называемом «белом» виде проверяют стрельбой на кучность и точность боя, и только при получении удовлетворительных результатов оно поступает на окончательную отделку Следующий этап - проверка готового оружия на кучность. Нарезное охотничье оружие не прошедшее первый этап направляют на доработку и при необходимости на перепайку стволов штуцеров, двойников, тройников

ЛОЖА И ОРЕХ

Оружейники много лет назад самым достойным материалом для ложи и цевья признали древесину грецкого ореха по прочности, упругости, стойкости к влажности и загниванию, строению волокон и весу. Орех в зависимости от места и условий роста отличается многообразием оттенков от желто-оранжевого до красно-коричневого, размером пор и рисунком волокон. Особенно ценится орех плотный, тяжелый, с темными, даже черными прослойками древесины. На ружейные заготовки, бруски дерева прямоугольной или трапециевидной формы, идет нижняя часть ствола, переходящая в комель. Заготовку выбирают таким образом, чтобы шейка ложи оказалась в зоне более или менее прямых слоев древесины, основная, широкая часть ложи попала на область со сложным, витым рисунком волокон. Из двух одинаковых по размерам заготовок, но различного веса, опытный осадчик ложи предпочтет более тяжелую.

Ложа ружья МЦ 109, выполненная из высокосортного ореха и отделанная резьбой и интарсией золотой проволокой и перламутром, уже не просто ложа, а предмет декоративно-прикладного искусства

Заготовители продают орех после предварительной сушки в естественных условиях в течение 1-2 лет, тем не менее, влажность может быть в пределах 15-20%. Заготовку на оружейном предприятии станут обрабатывать только тогда, когда в течение определенного срока, как правило, полгода или год, ее влажность не меняется и равна 8-10%.

Для ружей ЦКИБ закупают в основном заготовки кавказского ореха, но на элитные МЦ 11 1 и МЦ 109 приобретают высокосортный орех в Австрии. Весь поступающий орех проходит строгий контроль качества, в первую очередь определяют влажность заготовок При закупке предварительно выбраковывают заготовки по дефектам, влажности, строению волокон, как правило, остается не более одной пятой от всех предложенных. Отобранные заготовки сушат два года в естественных условиях, затем выбраковывают деформировавшиеся. Заготовки, поступающие в производство, подвергают еще одному этапу сушки, под вакуумом. В камере при температуре 50 градусов и под разрежением 0,5 кг/см2 заготовки выдерживают 10 суток до остаточной влажности 8%.

Следующая стадия - сортировка заготовок по моделям ружей. Из каждых двухсот заготовок на спортивные и охотничьи ружья отбирают, при строгой выбраковке, 15-17 штук. Из них еще раз выбирают 5-7 образцов для МЦ 7 и МЦ 110, остальные 10 штук предназначают для вертикалок МЦ 106 и МЦ 108.

Каждую ложу изготавливают индивидуально, но по стандартным размерам. Есть несколько основных вариантов: с шейкой прямой или пистолетной формы, с выступом под щеку или гладкой ложей, с накладным затыльником. Однако всегда есть возможность охотнику заказать ложу под себя, на ЦКИБ есть «примерочное» ружье.

Освоен и выпуск резиновых накладных затыльников-амортизаторов различных размеров, цвета и формы. Затыльник очень важная деталь ложи, от него, в конечном счете, зависит удобное «вкладывание» стрелка в ружье. Этот термин возник в среде спортсменов-стендовиков и наиболее точно отражает положение ружья в руках стрелка.

Охотникам и любителям оружия будет интересно узнать, что мастера-ложевщики ЦКИБ для отделки ложи применяют не привычную всем натуральную льняную олифу, а конопляную. Проникает в поры древесины эта олифа глубже и дает более светлые тона по сравнению с льняной. Сейчас морилку для отделки почти не применяют.

Ложу и цевье тщательно подгоняют к колодке, стволам и остову цевья, но для ружей второй технологической группы, МЦ 106 и МЦ 108, предусмотрено нависание древесины до 0,5 мм над поверхностью металла.

ГРАВИРОВКА

Ружья ЦКИБ легко узнать, с приобретением небольшого опыта, по стилю гравировки и отделки металлических поверхностей. Ружья высокого класса, поэтому на них уместна сложная гравировка. Плановые ружья отделывают гравировкой мелкими, тонкими арабесками и букетами роз. Это традиционный стиль, происходящий от лондонских оружейных фирм второй половины XIX в. Кроме него, очень часто можно увидеть на поверхности колодки, замочных досок и спусковой скобе фигурки охотничьих животных, птиц и собак, выполненных со вкусом. Отличительная черта - относительно глубокая выборка заднего плана. Если гравировка плоская, то обычно представляет собой традиционные арабески и букеты роз.

Многие ружья, в первую очередь юбилейные и подарочные, отделаны законченными сюжетами на различные темы, однако сцены охоты преобладают. Из тематических хочу отметить ружья, посвященные юбилейным датам нашего государства.

ЦКИБ имеет целый цех гравировки, в котором работают заслуженные и молодые мастера: А.В. Лявыкин с 1945 г., А.В. Никифоров, В.В. Шавкун, А.А. Тихонов, В.Ю. Бабков и Ю.В. Бабков, Р. Пименов, ученица Гулимова Елена. Руководит цехом С.В. Леонов, у него есть свой собственный знак - клеймо в виде стилизованных инициалов.

Граверы ЦКИБ присматриваются и к современным стилям и методам гравировки по металлу, распространенным за рубежом. Один из них «булино» - рисунок на поверхности металла образован мельчайшими штрихами и точками, наносимых остро заточенной гравировальной иглой. Подобная технология применяется для гравировки матриц при изготовлении бумажных банкнот и ценных бумаг. Процесс требует специальное оснащение, самое главное, необходимы увеличительные стекла с высоким увеличением, до 40-кратного.

Есть у этого стиля и оппоненты, которые считают, что рисунок, выполненный тонкими неглубокими штрихами и точками, хотя и дает полную картину сюжета, фигурки, или орнамента со всеми тенями, но все-таки недолговечен и не стоек к истиранию.

Граверы ЦКИБ, рассказывая о впечатлениях от встреч с зарубежными коллегами, упоминали хорошо поработавшие ружья, на которых можно было увидеть дефекты гравировки в стиле «булино».

из цикла Евгения КОПЕЙКО
"ИСТОРИЧЕСКАЯ СЕРИЯ - ОХОТНИЧЬЕ ОРУЖИЕ" (выпуск 5), редакция журнала ТЕХНИКА-МОЛОДЕЖИ, 2002 г.
